分 享 | 沥青路面坑槽修复创新技术与材料研究进展

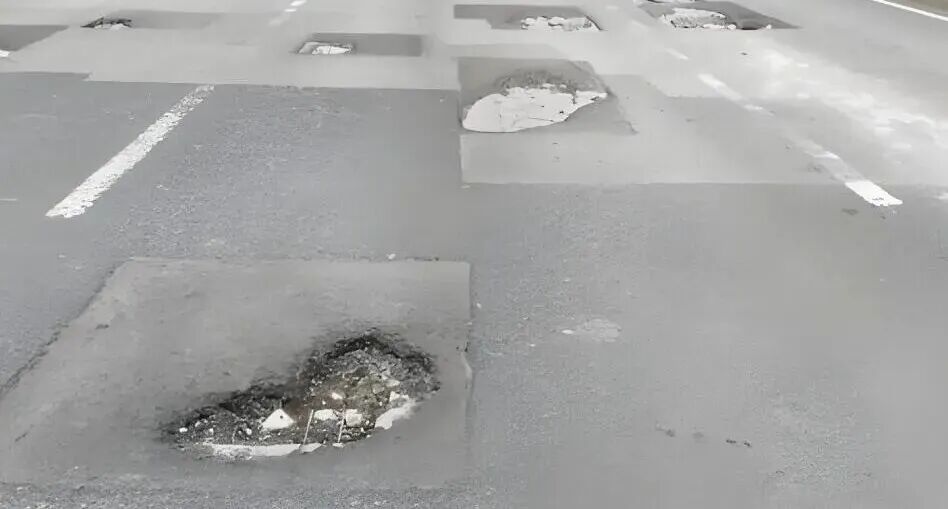

路面坑槽作为沥青路面最常见的病害之一，其形成与交通荷载、水分侵蚀、冻融循环及基层支撑不足等多种因素相关，不仅会加速路面结构劣化，还严重威胁行车安全。

传统坑槽修复方法存在耐久性差、界面粘结不足、资源消耗大等问题，频繁返工导致养护成本居高不下。为此，美国新泽西州运输部（NJDOT）联合罗格斯大学开展了“沥青路面坑槽修复创新材料与技术”研究，通过实验室试验、现场示范和数值模拟，系统研发了预热修复工艺、优化了冷拌沥青材料性能，并验证了再生沥青混合料（RAP）的应用可行性，为坑槽修复提供了高效、经济、环保的综合解决方案。本文基于该研究成果，详细介绍坑槽修复技术的创新发展与应用前景。

一、研究背景与技术现状

（一）传统坑槽修复技术的局限性

当前主流坑槽修复技术包括抛撒碾压法、半永久性修复法、喷射注入法等，但均存在显著缺陷：抛撒碾压法施工效率高但压实不足，修复寿命仅数小时至数周；半永久性修复法虽压实质量好，但工序复杂、劳动与设备成本高，生产率低下；喷射注入法无需额外压实，但对操作人员技能要求高，易出现凹陷和界面脱粘问题。在材料应用方面，热拌沥青（HMA）修复质量最佳，但受最低生产量和摊铺温度限制，不适用于冬季等恶劣条件下的应急修复；冷拌沥青（CMA）灵活性强，可在低温环境施工，但存在界面粘结弱、强度形成缓慢等问题，易导致修补体开裂、凹陷。

（二）技术发展需求

随着道路养护要求的提升和环保理念的深入，传统修复技术已难以满足“长寿命、低能耗、可持续”的发展需求。一方面，预热技术被证实可改善修补材料与原路面的界面粘结状态，提升修复耐久性，但缺乏标准化的施工流程和温度控制参数；另一方面，再生沥青路面（RAP）的回收利用能减少自然资源消耗和温室气体排放，但RAP掺量对修复性能的影响及适配工艺尚未明确；此外，数值模拟技术在加热时间预测、温度场分布优化等方面的应用，可为施工参数优化提供理论支撑，但相关模型仍需结合现场数据验证完善。因此，开展坑槽修复创新技术与材料研究具有重要的工程价值和环保意义。

（三）国内外技术标准与研究基础

国际上，美国AASHTO制定了坑槽修复材料与设备的相关标准，欧盟通过CEN/TS 17006规范了连续压实控制技术，中国、澳大利亚等国也结合本土工程特点建立了专属技术要求。在研究领域，国内外学者已开展预热技术、改性冷拌沥青、再生材料应用等方面的探索，但现有研究多集中于单一技术或材料性能，缺乏系统的工艺整合、成本分析和数值模拟支撑，难以直接指导工程实践。本研究通过整合文献综述、实验研究、现场验证和数值模拟，构建了“材料-工艺-数值模拟”三位一体的坑槽修复技术体系，填补了现有研究的空白。

二、研究核心内容与技术创新

本研究围绕坑槽修复的关键技术瓶颈，开展了预热修复工艺优化、修补材料性能提升、再生材料应用验证及数值模拟预测四大核心研究，形成了一系列技术创新成果。

（一）预热修复工艺研发与优化

预热技术通过提升坑槽界面温度，可改善修补材料与原路面的粘结性能，减少水分和空隙对修复效果的影响。研究对比了微波加热、红外加热、感应加热三种主流方式，系统优化了施工参数。

1. 加热方式性能对比

• 微波加热：利用电磁辐射直接加热路面内部，可同时加热表面和深层材料，但普通骨料对微波响应较弱，需添加磁铁矿等专用骨料增强加热效果。试验采用1450W、2.45GHz微波设备，加热8分钟后坑槽表面最高温度仅42℃，加热效率较低，且温度分布受微波端口取向影响显著。

• 红外加热：通过热辐射加热路面表面，再通过热传导传递至深层，加热效率高，可在短时间内使坑槽边缘温度达到165℃。采用4300W便携式红外加热器，加热5-8分钟即可满足施工要求，且设备操作简便、成本适中，适合现场推广应用。

• 感应加热：需在修补材料中添加导电纤维或钢颗粒，通过电磁感应产生热量，加热效率高但材料成本高，适用于特定场景的快速修复。

综合加热效率、设备成本和施工便利性，研究确定红外加热为最优预热方式，并制定了标准化施工流程：坑槽清理→红外预热（5-8分钟）→热拌沥青填充→振动压实（10秒）。现场试验表明，预热处理后修补体界面剪切强度较无预热处理提升2倍以上，界面拉伸强度提升近1倍，空气空隙率从8%降至5%，显著改善了修复质量。

2. 数值模拟温度预测

为精准控制加热时间和能量消耗，研究基于COMSOL Multiphysics软件开发了红外加热数值模型，输入沥青混合料热导率、比热容等参数，实现了不同环境条件下加热时间的精准预测。模型验证结果显示，表面温度预测平均绝对误差小于8℃，内部温度误差仅1℃左右。针对两种典型坑槽尺寸（大浅型：900mm×600mm×50mm；小深型：640mm×420mm×100mm），提出了推荐加热功率范围：0℃环境下大浅型坑槽推荐功率28-34kW，小深型18-24kW；20℃环境下大浅型26-42kW，小深型16-26kW，可在3分钟内达到目标温度，且能量消耗随功率提升而降低。

（二）冷拌沥青材料性能提升

冷拌沥青作为应急修复的核心材料，其早期强度、界面粘结性和耐久性直接影响修复效果。研究对散装冷拌沥青、商业冷拌沥青及改性冷拌沥青进行了系统评估，优化了材料配方和施工工艺。

1. 不同冷拌沥青性能对比

• 散装冷拌沥青：早期强度较高，修复30分钟后间接拉伸强度（IDT）优于部分商业产品，但完全固化后强度增长有限，界面剪切强度较低，适用于短期应急修复。

• 商业冷拌沥青（CMA-A、CMA-B、CMA-C）：需根据材料特性调整施工工艺，如CMA-A需添加水量占比0.167的水改善和易性，CMA-B、CMA-C可直接施工。商业产品固化后强度显著高于散装冷拌沥青，其中CMA-A完全固化后的界面剪切强度最高，适用于对耐久性要求较高的修复场景。

• 改性冷拌沥青：通过添加聚合物、环氧树脂、纤维等改性剂，可显著提升材料性能。研究表明，添加聚乙烯醇（PVA）可使冷拌沥青抗压强度提升31%；水性环氧树脂乳化沥青可增强界面粘结性和防水性能；纤维素纤维改性冷拌沥青的马歇尔稳定度和IDT强度均优于标准混合料，耐磨性能和抗裂性显著提升。

2. 养护条件对性能的影响

冷拌沥青强度形成与养护时间、温度密切相关。试验表明，养护温度从18℃提升至35℃，可显著加速固化进程，抗压强度和IDT强度随养护时间延长而增长；在0℃低温环境下，30分钟短期养护后，散装冷拌沥青IDT强度高于商业产品，但24小时后商业产品强度反超，完全固化后商业产品强度均达到散装冷拌沥青的1.5倍以上。

（三）再生沥青混合料（RAP）应用验证

RAP的回收利用是实现道路养护可持续发展的关键途径，可减少原生骨料和沥青消耗，降低碳排放。研究系统评估了不同RAP掺量（0%、15%、30%、50%）对修补材料性能的影响，确定了最优掺量和适配工艺。

1. 实验室性能测试

通过间接拉伸强度试验、界面剪切强度试验和肯塔堡磨损试验，分析了RAP掺量对材料力学性能和耐久性的影响：

• 力学强度：干燥条件下，RAP掺量增加使IDT强度提升，50%掺量时较纯HMA提升20%；冻融循环后，RAP掺量30%以内的混合料IDT强度仍满足要求，TSR值大于70%；动态孔隙水压力作用下，RAP掺量增加导致强度下降，50%掺量时强度降低37%。

• 界面粘结：RAP掺量对界面剪切强度影响不显著，但预热处理可使界面强度提升30%以上，且80℃预热条件下的界面强度显著高于20℃常温条件。

• 耐磨性能：RAP掺量增加使材料磨损质量损失上升，50%掺量时干燥条件下质量损失仍低于15%，与纯HMA相当，但冻融循环后磨损损失显著增加。

综合力学性能和耐久性，确定30%为最优RAP掺量，该掺量下混合料在干燥、冻融和动态水压力条件下均能满足修复要求，且环境效益显著。

2. 现场应用验证

在试验路段采用30%RAP掺量的HMA进行坑槽修复，结合红外预热工艺，现场取芯测试结果表明：

• 修补体空气空隙率为6%-7%，满足规范要求；

• 干燥条件下IDT强度与纯HMA相当，冻融循环后TSR值大于70%；

• 界面拉伸强度大于300kPa，高于标准交通荷载下的最大拉应力（小于300kPa）；

• 肯塔堡磨损质量损失较无预热处理降低40%，耐磨性能显著提升。

现场应用证实，30%RAP掺量的HMA结合红外预热工艺，修复效果与纯HMA相当，且可降低材料成本30%以上，减少碳排放约25%。

（四）生命周期成本分析（LCCA）

为评估创新技术的经济性，研究以抛撒碾压法为基准，对红外加热、微波加热两种修复工艺进行了生命周期成本分析，考虑材料成本、人工成本、设备成本、生产率和修复寿命等因素，构建了成本差异与修复寿命的关系模型。

分析结果表明：

• 红外加热修复的盈亏平衡寿命为42-150周，微波加热为40-55周，均低于实际修复寿命（红外加热>188周，微波加热>130周），长期经济性显著；

• 人工成本占总成本的50%以上，设备成本次之，材料成本占比最小，提升生产率可显著降低总成本；

• 预热时间每缩短30秒，红外加热修复的盈亏平衡寿命可缩短0.9-3周，微波加热可缩短1.8-3.5周，优化加热参数可进一步提升成本效益。

相较于传统抛撒碾压法（修复寿命12-20周），红外加热修复寿命延长8倍以上，生命周期成本降低60%以上，具有显著的经济优势。

三、主要结论与应用前景

（一）核心研究结论

1. 预热工艺：红外加热是最优预热方式，5-8分钟预热可使坑槽界面温度达到100-160℃，显著提升修补体与原路面的界面粘结强度和密实度，空气空隙率降至5%以下，修复寿命延长8倍以上。

2. 冷拌沥青材料：商业冷拌沥青完全固化后性能优于散装冷拌沥青，其中CMA-A综合性能最佳；改性剂可显著提升材料性能，PVA、水性环氧树脂和纤维素纤维为推荐改性剂，适用于不同修复场景。

3. RAP应用：30%为最优RAP掺量，结合红外预热工艺，修补材料力学性能和耐久性与纯HMA相当，可实现资源回收利用，降低成本30%、碳排放25%。

4. 数值模拟：开发的红外加热数值模型可精准预测不同环境条件下的加热时间和能量消耗，推荐功率范围为16-42kW，可在3分钟内达到目标温度。

5. 经济性：红外加热修复的生命周期成本较传统方法降低60%以上，人工成本是影响总成本的关键因素，提升生产率可进一步优化成本效益。

（二）技术创新点

1. 构建了“红外预热+优化材料”的一体化坑槽修复技术体系，解决了传统修复界面粘结弱、耐久性差的核心瓶颈。

2. 确定了30%RAP掺量的最优配比和适配工艺，实现了再生材料在坑槽修复中的高效利用，兼顾环保效益和工程性能。

3. 开发了精准的加热温度预测模型，为施工参数优化提供了理论支撑，提升了修复工艺的可控性和稳定性。

4. 建立了全面的性能评价体系和生命周期成本分析模型，为技术推广应用提供了量化依据。

（三）应用前景与推广建议

该研究成果已在新泽西州多条公路的坑槽修复工程中试点应用，修复效果良好，修补体平均使用寿命达3年以上，较传统方法延长2-3倍。结合研究成果，提出以下推广建议：

1. 技术推广：优先推广红外预热+30%RAP掺量HMA的修复方案，适用于新建沥青路面、沥青路面修复和水泥混凝土路面重建等多种场景；应急修复可采用商业改性冷拌沥青，结合短时预热提升早期强度。

2. 标准制定：基于研究成果制定红外预热施工技术规范，明确加热时间、温度控制、压实参数等关键指标；完善RAP在坑槽修复中的应用标准，规范掺量范围和质量控制要求。

3. 设备优化：研发小型化、高功率红外加热设备，提升施工灵活性和效率；开发集成预热、填充、压实功能的一体化修复设备，降低人工成本。

4. 后续研究：开展不同气候条件下的长期性能监测，优化材料配方和施工工艺；探索更高RAP掺量（50%以上）的应用可行性，进一步提升环保效益；拓展数值模型在复杂坑槽形态下的应用，实现个性化施工参数预测。

坑槽修复作为道路养护的核心环节，其技术创新与升级对提升道路服役寿命、降低养护成本、实现可持续发展具有重要意义。本研究研发的预热修复工艺、优化的修补材料和再生利用技术，为坑槽修复提供了高效、经济、环保的综合解决方案，具有广阔的工程应用前景和推广价值。随着技术的进一步完善和标准化，有望推动道路养护行业向“智能化、绿色化、长效化”转型。
